無推力套筒補償器管道的支撐布置可以簡化為三種類型

      隨著科技的不斷進步，電力管道在鋼鐵企業中發揮著越來越重要的作用，然而，管道的熱補償一直是管道工程中的難題。現有的波紋補償器和方形補償器雖然可以解決管道的補償問題，但管道的彈性力和內壓使管道的固定支架價格昂貴，無推力套筒補償器，消除了管道內的壓力，將管道的固定支架由承重支架改為減載支架，大大降低了管道支架的成本。

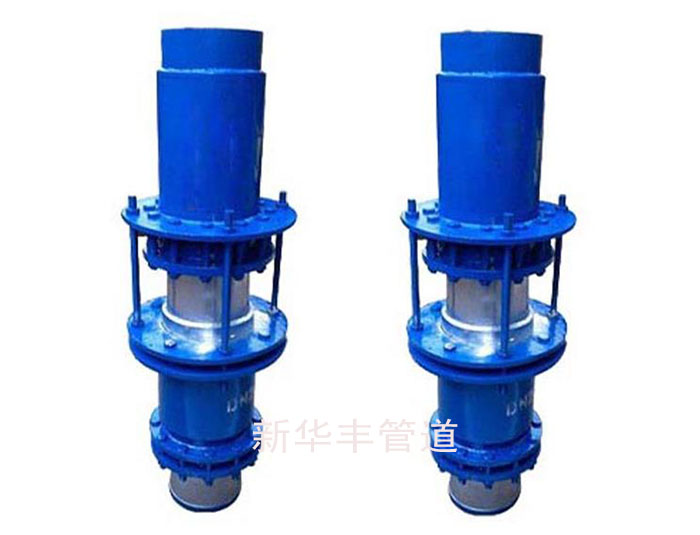

　　無推力套筒補償器的工作原理無推力套筒補償器利用流體力學中的帕斯卡理論，在結構設計中巧妙地利用了一個封閉的環形氣室，在氣室的兩端分別設有兩個環形壓力面，其中一個是固定的，另一個可以隨伸縮管一起移動。可移動的環形壓力面正好等于管道內部的反向壓力面的面積，壓力相互抵消，這樣，在設計或施工過程中，只考慮補償器的摩擦推力。但在計算固定支架推力時，不再計算介質盲板推動補償器的力對固定支架造成的推力載荷，因此，固定支架是一種減載支架，可以節省大量的支架材料。

　　無推力套筒補償器設計一般來說，管道的支撐布置可以簡化為以下三種類型:根據帕斯卡流體力學理論，液體(或氣體)在密閉容器內各個方向產生的壓力相等。

　　套筒補償器采用新型密封材料柔性石墨環，具有強度高、摩擦系數低(0.04~0.10)、不老化、效果好、維護方便的特點。

　　套筒補償器使用壽命長，疲勞壽命與管道相當，滑動面經過特殊處理后，在鹽水和鹽溶液環境中具有良好的耐腐蝕性，比奧氏體不銹鋼高50倍以上。同時，當多年磨損導致密封效果減弱時，可以再次擰緊法蘭，增強密封性能，也可以松開螺栓，取下壓環，然后安裝一層或兩層密封圈，壓緊壓環，繼續使用。

　　套筒補償器對氯離子含量沒有要求，特別適用于介質或周圍環境中氯離子過多的系統。

　　補償器分為單向型和雙向型補償結構，雙向式的特點是無論介質流向補償器的哪個位置，補償器兩端的滑套始終自由滑動，從而實現雙向補償功能，增加補償量。
